Volkswagen Golf: Trocar as lâmpadas incandescentes da lanterna traseira na tampa do compartimento de bagagem (variante 1)

Volkswagen Golf / Autoajuda / Troca de lâmpada incandescente / Trocar as lâmpadas incandescentes da lanterna traseira na tampa do compartimento de bagagem (variante 1)

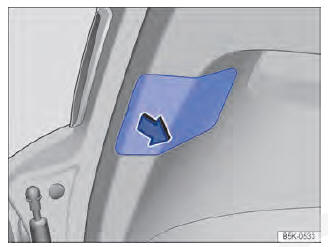

Fig. 201 Na tampa do compartimento de bagagem: retirar a cobertura.
Fig. 201 Na tampa do compartimento de bagagem: retirar a cobertura.

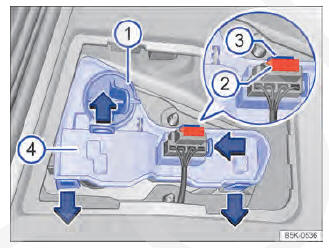

Fig. 202 Na tampa do compartimento de bagagem: remover o suporte da lâmpada.
Fig. 202 Na tampa do compartimento de bagagem: remover o suporte da lâmpada.

Executar as ações somente na sequência indicada:

1 Observar a lista de controle e executar as ações
2 Abrir a tampa do compartimento de bagagem
3 Levantar com cuidado a cobertura, se necessário, com a lâmina plana da chave de fenda das ferramentas de bordo → Fig. 201.
4 Girar o suporte da lâmpada → Fig. 202 1 até o batente no sentido anti-horário e retirar junto com a lâmpada incandescente para trás, puxando para trás.
5 Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo.

Encaixar o suporte da lâmpada 1 e girar no sentido horário até o batente.
6 Retirar o fusível 2 . Pressionar o bloqueio 3 do conector e retirá-lo.
7 Destravar as linguetas do suporte da lâmpada 4 no sentido da seta e remover o suporte da lâmpada.
8 Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo.
9 Recolocar o suporte da lâmpada. As linguetas devem encaixar de forma audível.
10 Encaixar o conector no suporte da lâmpada e colocar a cobertura. A cobertura deve encaixar e estar firme.
11 Fechar tampa do compartimento de bagagem

As figuras mostram a lanterna traseira esquerda. A carcaça da lanterna traseira direita é montada em posição invertida.

Existem diferentes modelos de lanterna traseira, por isso, a posição e a versão do suporte de lâmpada e das lâmpadas incandescentes pode divergir da representação nas figuras.

Em lanternas traseiras com tecnologia de LEDs, a lanterna de marcha a ré é equipada uma lâmpada incandescente "comum". Esta lâmpada incandescente pode ser trocada.
