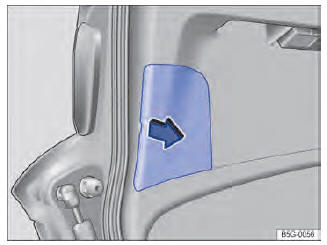

Fig. 203 Na tampa do compartimento de bagagem: retirar a cobertura.

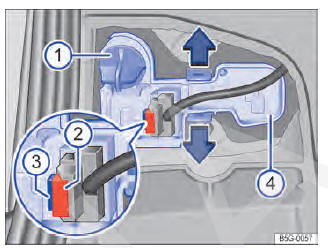

Fig. 204 Na tampa do compartimento de bagagem: remover o suporte da lâmpada.
Executar as ações somente na sequência indicada:
| 1 | Observar a lista de controle e executar as ações |
| 2 | Abrir a tampa do compartimento de bagagem |
| 3 | Levantar com cuidado a cobertura, se necessário, com a lâmina plana da chave de fenda das ferramentas de bordo → Fig. 203. |
| 4 | Girar o suporte da lâmpada → Fig. 204 1 até o batente no sentido anti-horário e retirar junto com a lâmpada incandescente para trás, puxando para trás. |
| 5 | Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo. Encaixar o suporte da lâmpada 1 e girar no sentido horário até o batente. |
| 6 | Retirar o fusível 2 . Pressionar o bloqueio 3 do conector e retirar o conector. |
| 7 | Destravar as linguetas do suporte da lâmpada 4 no sentido da seta e remover o suporte da lâmpada. |
| 8 | Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo. |
| 9 | Recolocar o suporte da lâmpada. As linguetas devem encaixar de forma audível. |
| 10 | Encaixar o conector no suporte da lâmpada e colocar a cobertura. A cobertura deve encaixar e estar firme. |
| 11 | Fechar tampa do compartimento de bagagem |
As figuras mostram a lanterna traseira esquerda. A carcaça da lanterna traseira direita é montada em posição invertida.
Existem diferentes modelos de lanterna traseira, por isso, a posição e a versão do suporte de lâmpada e das lâmpadas incandescentes pode divergir da representação nas figuras.
Nos faróis com tecnologia LED, não é possível que os clientes troquem os LEDs.
Procurar uma Concessionária Volkswagen ou uma empresa especializada.
Em lanternas traseiras com tecnologia de LED, alguns elementos de iluminação podem estar equipados com lâmpadas
incandescentes "comuns". Estas lâmpadas incandescentes podem ser trocadas
