Fig. 209 Lateralmente no compartimento de bagagem: Desinstalar a lanterna traseira.
Fig. 209 Lateralmente no compartimento de bagagem: Desinstalar a lanterna traseira.

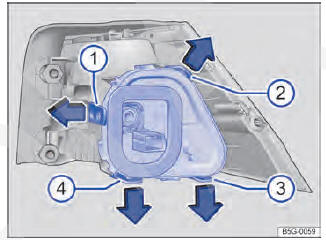

Fig. 210 Lanterna traseira na carroceria: remover o suporte da lâmpada. Tiras de travamento 1 a 4 .
Fig. 210 Lanterna traseira na carroceria: remover o suporte da lâmpada. Tiras de travamento 1 a 4 .

Executar as ações somente na sequência indicada:

Desinstalar a lanterna traseira

1 Observar a lista de controle e executar as ações
2 Abrir a tampa do compartimento de bagagem
3 Na área da lanterna traseira, pegar na abertura do revestimento lateral do compartimento de bagagem e puxar o revestimento para frente.
4 Retirar o fusível → Fig. 209 1 . Pressionar o bloqueio 2 do conector e retirar o conector.
5 Remover o parafuso de fixação com a mão 3 .
6 Remover a lanterna traseira cuidadosamente por trás para fora da carroceria e colocá-la sobre uma superfície limpa e lisa.

Trocar a lâmpada incandescente

7 Para destravar o suporte da lâmpada, pressionar as tiras de travamento → Fig. 210 1 a 4 no sentido da seta.
8 Remover o suporte da lâmpada da lanterna traseira.
9 Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo.
10 Montar o suporte da lâmpada na lanterna traseira. As linguetas de travamento devem encaixar de forma audível.

Instalar a lanterna traseira

11 Encaixar a lanterna traseira cuidadosamente na abertura da carroceria.
12 Segurar a lanterna traseira na posição de montagem com uma das mãos e rosquear o parafuso de fixação com a outra mão → Fig. 209 3 .
13 Verificar a instalação correta e o assentamento firme da lanterna traseira.
14 Encaixar o conector no suporte da lâmpada e introduzir o fusível 1 .
15 Montar o revestimento lateral do compartimento de bagagem.
16 Fechar tampa do compartimento de bagagem

As figuras mostram a lanterna traseira esquerda. A carcaça da lanterna traseira direita é montada em posição invertida.

Existem diferentes modelos de lanterna traseira, por isso, a posição e a versão do suporte de lâmpada e das lâmpadas incandescentes pode divergir da representação nas figuras.

Em lanternas traseiras com tecnologia de LED, alguns elementos de iluminação podem estar equipados com lâmpadas incandescentes "comuns". Estas lâmpadas incandescentes podem ser trocadas.
