Volkswagen Golf: Fusíveis do veículo
Fig. 213 À esquerda do volante: cobertura da caixa de fusíveis no painel de
instrumentos.

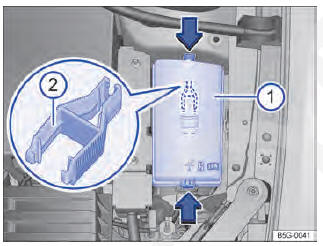

Fig. 214 No compartimento do motor: cobertura 1 da caixa de fusíveis com
pinça de plástico 2 .
Substituir os fusíveis somente por fusíveis com a
mesma capacidade (mesma cor e inscrição) e o
mesmo tamanho.
Versões de fusíveis
- Fusível plano padrão (ATO).
- Fusível plano pequeno (MINI).
- Fusível de bloqueio (JCASE).
Identificação da cor dos fusíveis
Abrir a caixa de fusíveis no painel de
instrumentos
- Abrir o porta-objetos do lado do condutor e
puxar com força no lado esquerdo no sentido
da seta → Fig. 213. Para isto, poderá ser
necessário um esforço maior.
- Para instalação, pressionar o porta-objetos no
alojamento do painel de instrumentos, até que
trave de forma audível nos dois lados.
Abrir a caixa de fusíveis no compartimento do
motor
- Abrir a tampa do compartimento do motor
- Pressionar os botões de travamento no sentido
da seta para destravar a cobertura da caixa de
fusíveis → Fig. 214 1 .
- Remover a cobertura por cima.
- Para instalação, colocar a cobertura sobre a
caixa de fusíveis e pressionar para baixo até
que a cobertura trave de forma audível nos
dois lados.
No lado interno da cobertura da caixa de fusíveis
no compartimento do motor pode haver uma
pinça de plástico 2 para a retirada dos fusíveis.
NOTA
- Desinstalar cuidadosamente as coberturas das
caixas de fusíveis e remontar corretamente
para evitar danos ao veículo.
- Caixas de fusíveis abertas devem ser
protegidas contra a penetração de sujeira e
umidade. Sujeira e umidade nas caixas de
fusíveis podem causar danos ao sistema
elétrico.
No veículo ainda há outros fusíveis além
dos indicados neste capítulo. Estes devem
ser trocados somente por uma empresa
especializada.
Fusíveis
Em razão do contínuo desenvolvimento do
veículo, da classificação dos fusíveis
condicionada aos equipamentos e da proteção
compartilhada de d ...
Substituir os fusíveis queimados
Fig. 215 Fusível queimado: A fusível plano, B fusível de bloqueio.
Fig. 216 Retirar ou colocar o fusível com a pinça de plástico: A fusível
...
