Hyundai i30: Tipo B

(1) Farol (luz de estrada)

(2) Farol (luz de cruzamento)

(3) Luz indicadora de mudança de direção

(4) Luz de presença/Luz de condução diurna

(5) Luz estática de viragem

AVISO

• Manuseie as lâmpadas de halogénio com cuidado. As lâmpadas de halogénio contêm gás pressurizado pelo que podem projetar estilhaços de vidro, caso se partam, podendo causar ferimentos.
• Coloque protecção ocular para mudar uma lâmpada.

  Deixe a lâmpada arrefecer antes de lhe pegar.

Manuseie-as sempre com cuidado, evitando riscos e abrasões. Se as lâmpadas estiverem acesas, evite o contacto com líquidos. Nunca toque no vidro com as mãos desprotegidas.

O óleo residual pode provocar o sobreaquecimento e rebentamento de uma lâmpada acesa.

Mexa na lâmpada apenas ao instalá-la num farol.

Se uma lâmpada apresentar danos ou rachas, substitua-a imediatamente e inutilize-a com cuidado.

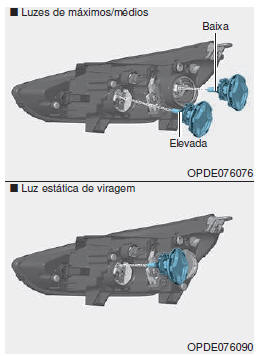

Luz do farol e luz estática de viragem

1. Abra o capô.

2. Desligue o cabo negativo da bateria.

3. Retire a tampa da lâmpada fazendo-a rodar no sentido contrário ao dos ponteiros do relógio.

4. Desligue o conector do casquilho da lâmpada.

5. Retire a lâmpada do conjunto do farol.

6. Coloque uma lâmpada nova.

7. Ligue o conector do casquilho da lâmpada.

8. Instale a tampa da lâmpada fazendo-a rodar no sentido dos ponteiros do relógio.

Luz indicadora de mudança de direção

1. Abra o capô.

2. Desligue o cabo negativo da bateria.

3. Retirar o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio até as respectivas patilhas ficarem alinhadas com as ranhuras do conjunto.

4. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

5. Coloque uma nova lâmpada inserindoa no suporte e rodando-a até encaixar.

6. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo.

7. Carregue no suporte para dentro do conjunto e rode o primeiro no sentido dos ponteiros do relógio.

Luzes de presença e luzes de condução diurna

Se a luz LED não funcionar, dirija-se a um concessionário HYUNDAI para resolver o problema.
