Hyundai i30: Tipo A

(1) Farol (luz de cruzamento)/ Luz de presença

(2) Farol (luz de estrada)

(3) Luz indicadora de mudança de direção

(4) Luz de condução diurna (se equipado)

AVISO

• Manuseie as lâmpadas de halogénio com cuidado. As lâmpadas de halogénio contêm gás pressurizado pelo que podem projetar estilhaços de vidro, caso se partam, podendo causar ferimentos.
• Coloque protecção ocular para mudar uma lâmpada.

  Deixe a lâmpada arrefecer antes de lhe pegar.

Manuseie-as sempre com cuidado, evitando riscos e abrasões. Se as lâmpadas estiverem acesas, evite o contacto com líquidos. Nunca toque no vidro com as mãos desprotegidas.

O óleo residual pode provocar o sobreaquecimento e rebentamento de uma lâmpada acesa.

Mexa na lâmpada apenas ao instalá-la num farol.

Se uma lâmpada apresentar danos ou rachas, substitua-a imediatamente e inutilize-a com cuidado.

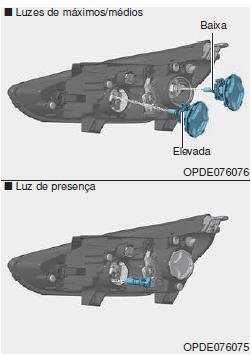

Farol e luz de presença

1. Abra o capô.

2. Desligue o cabo negativo da bateria.

3. Retire a tampa da lâmpada fazendo-a rodar no sentido contrário ao dos ponteiros do relógio.

4. Desligue o conector do casquilho da lâmpada. (para luzes de médios e luzes de máximos) 5. Retire a lâmpada do conjunto do farol.

6. Instale uma lâmpada nova.

7. Ligue o conector do casquilho da lâmpada. (para luzes de médios e luzes de máximos) 8. Instale a tampa da lâmpada fazendo-a rodar no sentido dos ponteiros do relógio.

Luz indicadora de mudança de direção

1. Abra o capô.

2. Desligue o cabo negativo da bateria.

3. Retirar o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio até as respectivas patilhas ficarem alinhadas com as ranhuras do conjunto.

4. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

5. Coloque uma nova lâmpada inserindoa no suporte e rodandoa até encaixar.

6. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo.

7. Carregue no suporte para dentro do conjunto e rode o primeiro no sentido dos ponteiros do relógio.

Luz de condução diurna

1. Solte os pinos de retenção da tampa inferior e depois retire-a.

2. Passe a mão por trás do parachoques dianteiro.

3. Retire o casquilho da caixa, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas do casquilho se alinharem com as ranhuras da caixa.

4. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

5. Coloque uma nova lâmpada inserindoa no suporte e rodandoa até encaixar.

6. Instale o casquilho na caixa alinhando as patilhas do casquilho com as ranhuras da caixa. Empurre o casquilho para dentro e rode-o no sentido dos ponteiros do relógio.
