Volkswagen Golf: Sinais sonoros e exibições do display do Park Pilot

Volkswagen Golf / Estacionar e manobrar / Park Pilot / Sinais sonoros e exibições do display do Park Pilot

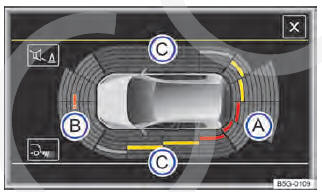

Fig. 147 Exibição do display do Park Pilot nos arredores do veículo.
Fig. 147 Exibição do display do Park Pilot nos arredores do veículo.

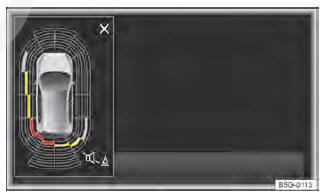

Fig. 148 Exibição do display da vista em miniatura nos arredores do veículo.
Fig. 148 Exibição do display da vista em miniatura nos arredores do veículo.

Legendas das exibições do display no display a cores:

Fig. 147 e Fig. 148 Significado
A Área examinada atrás do veículo.
B Área examinada à frente do veículo.
C Área examinada ao lado do veículo (dependendo da versão).
Sistema na área examinada avariado.
Segmento amarelo para um obstáculo no percurso do veículo.
Segmento vermelho para um obstáculo próximo.
Segmento cinza para um obstáculo fora do veículo.
Sistema avariado temporariamente na área examinada.

No display do sistema Infotainment instalado de fábrica, são representadas as áreas examinadas pelos sensores de ultrassom atrás, na frente e, se for o caso, nas laterais do veículo → Fig. 147.

Possíveis obstáculos são exibidos tomando o veículo como ponto de referência

Para poder representar os arredores do veículo1) completamente o veículo deve ser movimentado alguns metros para frente ou para trás   . As áreas faltantes são examinadas e é calculado os arredores do veículo.
