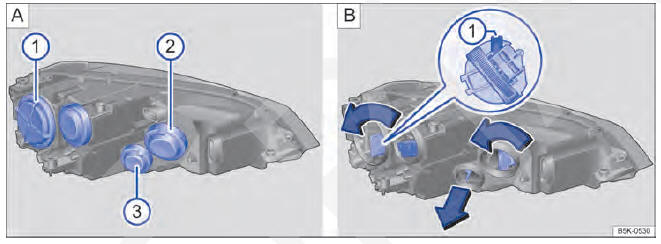

Fig. 198 No compartimento do motor: coberturas do farol dianteiro esquerdo. 1
farol baixo, 2 farol alto e luz de posição, bem como farol de rodagem diurna, 3
indicador de direção.
Não é necessário desinstalar o farol dianteiro para a troca da lâmpada incandescente.
Executar as ações somente na sequência indicada:
| Fig. 198 | 1 | 2 | 3 | |
| Farol baixo | Luz de posição (suporte da lâmpada pequeno) - Farol alto / farol de rodagem diurna ou luz de posição permanente | Luz do indicador de direção dianteiro | ||
| 1 | Observar a lista de controle e executar as ações | |||
| 2 | Abrir a tampa do compartimento do motor | |||
| 3 | Remover a respectiva cobertura de borracha na parte
traseira do farol.
Dependendo da versão, também pode estar montada uma cobertura rígida de plástico. Girar a cobertura contra o sentido horário e remover. |
|||
| 4 | Girar o suporte da lâmpada até o batente no sentido anti-horário e retirar cuidadosamente com a lâmpada incandescente para trás. | Retirar o suporte da lâmpada com a lâmpada incandescente, puxando para trás. | Girar o suporte da lâmpada até o batente no sentido anti-horário e retirar cuidadosamente com a lâmpada incandescente para trás. | Retirar o suporte da lâmpada com a lâmpada incandescente para trás e conduzir cuidadosamente para fora da abertura lateral. |
| 5 | Substituir a lâmpada incandescente queimada por uma lâmpada incandescente nova do mesmo modelo. | |||
| 6 | Encaixar o suporte da lâmpada com a lingueta para cima → Fig. 198 B 1 no farol e girar no sentido horário até o batente. | Colocar cuidadosamente o suporte da lâmpada no farol e pressionar para frente, até que ele se encaixe. | Encaixar o suporte da lâmpada no farol e girar no sentido horário até o batente. | Colocar cuidadosamente o suporte da lâmpada no farol e pressionar para frente, até que ele se encaixe. |
| 7 | Colocar a cobertura de borracha ou a cobertura de plástico duro e girar no sentido horário até o batente. | |||
As figuras mostram o farol esquerdo por trás. A carcaça do farol direito é montada em posição invertida.
Existem diferentes modelos do farol dianteiro, por isso, a posição e a versão das coberturas, suportes de lâmpadas e lâmpadas incandescentes podem divergir da representação nos desenhos.
No farol de rodagem diurna com tecnologia de LED, não é possível que os clientes troquem os LEDs. Procurar uma empresa especializada.
