Volkswagen Golf: Suspender o veículo com o macaco (variante 2)

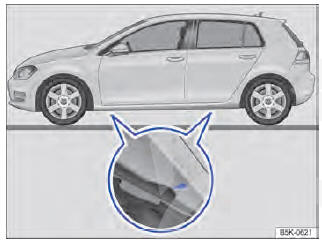

Fig. 247 Pontos de apoio do macaco

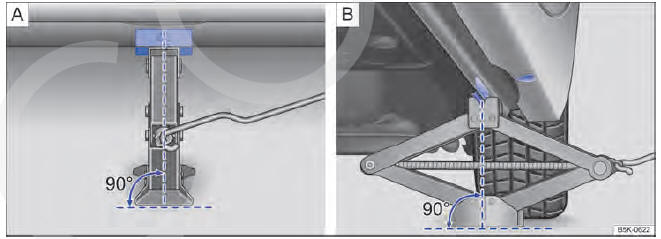

Fig. 248 Macaco posicionado no lado esquerdo traseiro do veículo.

O macaco somente pode ser posicionado nos pontos de apoio indicados (marca na carroceria) → Fig. 247. Deve ser considerado o ponto de apoio localizado junto à roda correspondente

O veículo deve ser suspenso somente pelos pontos de apoio do macaco.

Lista de controle

Os seguintes pontos devem ser observados na sequência indicada para garantir a própria segurança e a segurança dos passageiros

1. Escolher um piso plano e firme para suspender o veículo.

2. Desligar o motor. Em caso de transmissão manual, engatar uma marcha ou, em caso de transmissão automática, colocar a alavanca seletora na posição P   e acionar o freio de estacionamento

3. Bloquear a roda diagonalmente oposta com calços dobráveis ou outros objetos apropriados.

4. Soltar os parafusos de roda da roda a ser trocada

5. Procurar sob o veículo o ponto de apoio do macaco → Fig. 247 mais próximo da roda a ser trocada.

6. Prender a manivela → Fig. 197 7 no alojamento no macaco → Fig. 197 5 .

7. Alavancar o macaco para cima até o ponto em que ainda seja possível colocá-lo embaixo do ponto de apoio do veículo.

8. Garantir que a base do macaco, com toda sua superfície, esteja sobre o chão e que a base se encontre perpendicularmente abaixo do ponto de colocação → Fig. 248.

9. Alinhar o macaco e, simultaneamente, levantar a garra do macaco até ela se encaixar na travessa debaixo do veículo → Fig. 248.

10. Continuar a erguendo o macaco até a roda se levantar do piso.

ATENÇÃO

Uma utilização incorreta do macaco pode resultar no deslizamento do veículo para fora do macaco, provocando ferimentos graves.

Para reduzir o risco de ferimentos, observar o seguinte:

• Utilizar somente macacos liberados pela Volkswagen para o veículo. Outros macacos, mesmo de outros modelos da Volkswagen, podem deslizar.
• O piso deve ser plano e firme. Um piso inclinado ou macio pode causar o deslizamento do veículo para fora do macaco. Se for o caso, utilizar uma base estável que tenha uma superfície larga para o macaco.
• Em caso de um piso escorregadio, como por exemplo, piso de ladrilhos, utilizar uma base antiderrapante, por exemplo, um tapete de borracha, para evitar o deslizamento do macaco.
• Posicionar o macaco somente nos pontos indicados. A garra do macaco deve se encaixar no perfil da longarina de forma segura → Fig. 248.
• Nunca deixar uma parte do corpo, por exemplo, braço ou perna, sob um veículo que esteja suspenso apenas pelo macaco.
• Se for necessário trabalhar sob o veículo, este deve ser apoiado adicionalmente de modo seguro com cavaletes adequados.
• Nunca suspender o veículo se o motor estiver em funcionamento ou se o veículo estiver numa pista lateralmente inclinada ou íngreme.
• Nunca dar partida no motor com o veículo suspenso. Com as vibrações do motor, o veículo pode cair do macaco.

ATENÇÃO

A lista de controle é muito importante para a própria segurança, e a sua inobservância pode causar acidentes e ferimentos graves.

• Seguir sempre as ações da lista de controle e observar as precauções de segurança de validade geral.
