Volkswagen Golf: Remover e instalar o subwoofer

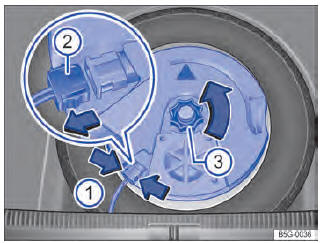

Fig. 249 No compartimento de bagagem: Remover o subwoofer (variante 1).

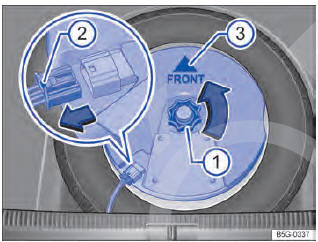

Fig. 250 No compartimento de bagagem: Remover o subwoofer (variante 2).
Antes que a roda sobressalente possa ser
retirada, o subwoofer deve ser removido.
Remover o subwoofer, variante 1
- Levantar o assoalho do compartimento de
bagagem variável, até que ele fique preso
pelas travas laterais.
- Para destravar o conector → Fig. 249 2 ,
comprimir as linguetas → Fig. 249 (setas 1 ).
- Puxar o conector 2 e colocar de lado o
condutor elétrico removido.
- Remover o manípulo 3 no sentido da seta.
- Levantar cuidadosamente o subwoofer.
Remover o subwoofer, variante 2
- Levantar o assoalho do compartimento de
bagagem variável, até que ele fique preso
pelas travas laterais.
- Desrosquear o manípulo → Fig. 250 1 no
sentido anti-horário (seta).
- Para destravar o conector, pressionar o
travamento a extremidade do conector 2 .
- Retirar o conector no sentido da seta e colocar
de lado o condutor elétrico removido.
- Levantar cuidadosamente o subwoofer.
Instalar subwoofer variante 1
- Colocar o subwoofer cuidadosamente no caixa
do aro. Assim, o símbolo da seta "FRONT" deve
indicar para frente, no subwoofer.
- Inserir o conector → Fig. 249 2 até que ele se
trave de maneira audível.
- Girar o manípulo 3 no pino rosqueável no
sentido contrario da seta até que o subwoofer
fique preso com segurança.
- Colocar o assoalho do compartimento de
bagagem variável sobre o revestimento do
assoalho.
Instalar subwoofer, variante 2
- Colocar o subwoofer cuidadosamente no caixa
do aro. A ponta do símbolo da seta "FRONT"
→ Fig. 250 3 deve indicar para frente no
subwoofer.
- Inserir o conector até que o travamento 2 se
trave de maneira audível.
- Girar o manípulo 1 no pino rosqueável no
sentido anti-horário até que o subwoofer fique
preso com segurança.
- Colocar o assoalho do compartimento de
bagagem variável sobre o revestimento do
assoalho.
