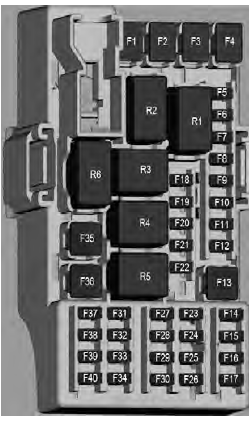

A caixa de fusíveis está localizada no lado esquerdo do painel de instrumentos.
Para acessar a caixa de fusíveis, puxe a tampa do painel de instrumentos e remova-a.
Algumas descrições da caixa de fusíveis deste manual podem não se aplicar ao seu veículo. Elas eram válidas quando este manual foi impresso.
| Posição | Uso |
| F1 J Case | Sem uso |
| F2 J Case | Sem uso |
| F3 J Case | 25 A - Levantador elétrico dos vidros dianteiros com módulo conforto (se equipado) |
| F4 J Case | Sem uso |
| F5 Minifusível | 20 A - Luz indicadora do pisca-alerta / luz indicadora do desembaçador traseiro / luz de freio / luz de freio central superior / luz da placa de licença / controle do relê do sistema do lavador / controle do relê da ignição / sinal da ignição para o módulo de controle do motor / controle do relê do módulo de travamento da tampa do porta-malas / ativação do sistema de freio / luz indicadora do sistema de ar condicionado |
| F6 Minifusível | 20 A - Luz indicadora do controle do sistema de travamento das portas (para veículos com sistema de alarme) / Controle do relé do desembaçador traseiro / Controle do relé dos acessórios |
| F7 Minifusível | 30 A - Farol baixo esquerdo / lanterna traseira direita / luz de freio esquerda / seta esquerda / luz de posição dianteira direita / lanterna traseira esquerda / lanterna de neblina |
| F8 Minifusível | 30 A - Farol baixo direito / Lanterna traseira esquerda / Luz de freio direita / Sinalizador de direção direito / Luz do compartimento de carga / Luz de posição dianteira esquerda / lanterna traseira direita |
| F9 Minifusível | 25 A - Luz indicadora para o sistema de aquecimento, ventilação e ar condicionado / controle do relê do módulo de aquecimento, ventilação e ar condicionado |
| F10 Minifusível | 20 A - Iluminação do painel de instrumentos / Sinalizador de direção traseiro direito / Luz de fundo da alavanca seletora da transmissão automática / Luz de marcha à ré |
| F11 Minifusível | 20 A - Sinalizador de direção traseiro esquerdo / luz de cortesia / trava do câmbio da transmissão automática |
| F12 Minifusível | 30 A - Sistema de travamento das portas e portinhola do combustível |
| F13 Jcase | 25 A - Levantador elétrico dos vidros traseiros com módulo conforto (se equipado) |
| F14 Minifusível | 10 A - Sistema de travamento da tampa do porta-malas |
| F15 Minifusível | 10 A - Sistema de airbag |
| F16 Minifusível | 15 A - Conector de dados (Data Link Connector - DLC) |
| F17 Minifusível | 2 A - Interruptor de ignição |
| F18 Minifusível | 10 A - Módulo de aquecimento, de ventilação e de ar condicionado |
| F19 Minifusível | 7,5 A - Interruptor do vidro elétrico com fechamento por controle remoto nas quatro portas (se equipado) |
| F20 Minifusível | 10 A - OnStar |
| F21 Minifusível | 10A - Módulo de entrada central (CGM) |
| F22 Minifusível | 15 A - Rádio (acessório / Double Din / My Link 1) |
| 20 A - Rádio (My Link 2) | |
| F23 Minifusível | 5 A - Sensor de chuva / sensor de iluminação automático (se equipado) |
| F24 Minifusível | 10 A - Sensor de estacionamento |
| F25 Minifusível | Sem uso |
| F26 Minifusível | 10 A - Painel de instrumentos |
| F27 Minifusível | 10 A - Sistema de airbag |
| F28 Minifusível | 10 A - Painel de instrumentos |
| F29 Minifusível | 7,5 A - Pedal da embreagem |
| F30 Minifusível | Sem uso |
| F31 Minifusível | Sem uso |
| F32 Minifusível | 10 A - Módulo de aquecimento, de ventilação e de ar condicionado |
| F33 Minifusível | Sem uso |
| F34 Minifusível | 2 A - Iluminação dos controles do volante |
| F35 JCase | Sem uso |
| F36 JCase | Sem uso |
| F37 Minifusível | Sem uso |
| F38 Minifusível | 20 A - Tomada 12V / Acendedor de cigarros |
| F39 Minifusível | 10 A - Acessório do rádio |
| F40 Minifusível | Sem uso |
| Relés | Uso |
| R1 | Sem uso |
| R2 | Sem uso |
| R3 | Relé do sistema de travamento da tampa do porta-malas |
| R4 | Sem uso |
| R5 | Relé do módulo de aquecimento, ventilação e ar condicionado |
| R6 | Rádio acessório / Tomada 12V / Acendedor de cigarros |
