Peugeot 308: Quadro de bordo

Quadro de bordo

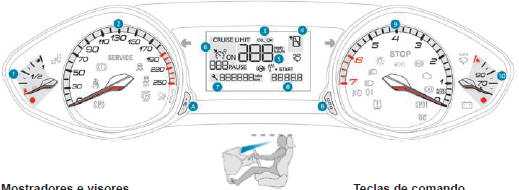

Mostradores e visores

  1. Manómetro de combustível.
  2. Indicador analógico de velocidade (km/h ou mph).
  3. Indicador de nível de óleo do motor.
  4. Indicador de mudança de velocidade.

    Relação da caixa de velocidades automática.

  5. Indicador digital de velocidade (km/h ou mph).
  6. Instruções do regulador ou do limitador de velocidade.
  7. Indicador de manutenção, e Totalizador de quilometragem (km ou milhas).

    Estas funções são visualizadas sucessivamente ao ligar a ignição.

  8. Conta-quilómetros diário (km ou milhas).
  9. Conta-rotações (x 1000 rpm), graduação de acordo com a motorização (gasolina ou Diesel).
  10. Indicador de temperatura do líquido de arrefecimento.

Teclas de comando

  1. Reóstato de iluminação geral.
  2. Reposição do conta-quilómetros diário.

    Informação instantânea:

  • de manutenção,
  • de autonomia com aditivo antipoluição.

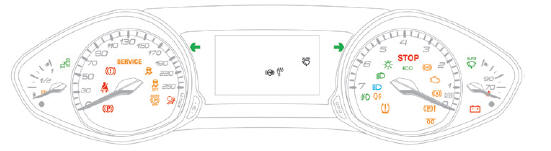

Luzes avisadoras luminosas

Referências visuais que informam o condutor relativamente ao funcionamento de um sistema (luzes avisadoras de marcha ou de neutralização) ou ao aparecimento de uma anomalia (luz avisadora de alerta).

Luzes avisadoras luminosas

Ao ligar a ignição

Determinadas luzes avisadoras de alerta acendem-se no quadro de bordo, durante alguns segundos, ao ligar a ignição.

Aquando do arranque do motor, estas luzes devem apagar-se.

Em caso de persistência, antes de colocar o veículo em movimento, consulte a respectiva indicação de alerta.

Avisos associados

O acendimento de determinadas luzes avisadoras pode ser acompanhado por um sinal sonoro e uma mensagem.

O acendimento da luz avisadora pode ser fixo ou intermitente.

Determinadas luzes avisadoras podem apresentar os dois tipos de acendimento: fixo ou intermitente.

Apenas a associação do tipo de acendimento com o estado de funcionamento do veículo permite saber se a situação é normal ou se está presente uma anomalia. Em caso de anomalia, o acendimento da luz avisadora pode ser acompanhado por uma mensagem.

Consulte as tabelas descritas em seguida para mais informação.

Luzes avisadoras de marcha

O acendimento, no quadro de bordo e/ou no ecrã do quadro de bordo, de uma das luzes avisadoras seguintes confirma o accionamento do sistema correspondente.

Avisador Estado Causa Acções / Observações
Luz de mudança de direcção esquerda intermitente com avisador sonoro. O comando de iluminação está accionado para baixo.
Luz de mudança de direcção direita intermitente com avisador sonoro. O comando de iluminação está accionado para cima.
Luzes de presença fixo. O comando de iluminação encontrase na posição "Luzes de presença".
Luzes de cruzamento fixo. O comando de iluminação encontra-se na posição "Luzes de cruzamento".
Luzes de estrada fixo. O comando de iluminação é accionado na direcção do utilizador. Puxe o comando para regressar às luzes de cruzamento.
Luzes de nevoeiro dianteiras fixo. As luzes de nevoeiro dianteiras encontram-se accionadas. Rode o anel do comando duas vezes para trás para desactivar as luzes de nevoeiro.
Luzes de nevoeiro traseiras fixo. As luzes traseiras de nevoeiro encontram-se accionados. Rode o anel do comando para trás para desligar as luzes de nevoeiro
Pré-aquecimento motor Diesel fixo. A chave está na segunda posição (Ignição) ou o botão de arranque "START/STOP" foi accionado.

Aguarde que o avisador se apague antes de efectuar o arranque.

Quando este se apagar, o arranque é imediato, na condição:

  • de desembraiar para uma caixa manual,
  • de manter o pedal de travão pressionado para uma caixa automática.

A duração de acendimento é determinada pelas condições climáticas (até cerca de trinta segundos em condições climáticas extremas).

Se não for possível efectuar o arranque do motor, ligue novamente a ignição e espere que o avisador se apague e, em seguida, efectue o arranque do mesmo.

Travão de estacionamento fixo. O travão de estacionamento está engrenado ou mal desengrenado Para apagar o avisador: com o pé no pedal do travão, desengrene o travão.

Se o veículo estiver equipado com um travão eléctrico: com o pé no pedal do travão, pressione o manípulo do travão.

Respeite as instruções de segurança.

Para mais informações sobre o Travão de estacionamento manual e o Travão de estacionamento eléctrico, consulte a rubrica correspondente.

Limpeza automática fixo. O comando do limpa-vidros está accionado com uma impulsão para baixo. O funcionamento automático das escovas do limpavidros dianteiro é activado.

Para desactivar a limpeza automática, accione o comando para baixo ou coloque o comando do limpavidros noutra posição.

Sistema de airbag do passageiro fixo. O comando, situado do lado do passageiro do painel de bordo, é accionado na posição "ON".

O airbag frontal do passageiro é activado.

Neste caso, não instale cadeiras para crianças "de costas para a estrada" no banco do passageiro dianteiro.

Accione o comando para a posição "OFF" para neutralizar o airbag frontal do passageiro.

Pode instalar uma cadeira de criança "de costas para a estrada", salvo anomalia de funcionamento dos airbags (luz avisadora de alerta de Airbags acesa).

Stop & Start fixo. À paragem do veículo (sinal vermelho, paragem, engarrafamentos, ...) o Stop & Start coloca o motor em modo STOP. A partir do momento em que pretender colocar o veículo em movimento, o avisador apaga-se e o arranque do motor é efectuado automaticamente em modo START
intermitente durante alguns segundos e, em seguida, apagase. O modo STOP encontra-se momentaneamente indisponível.

ou O modo START foi accionado automaticamente.

Para mais finformações sobre o Stop & Start, consulte a rubrica correspondente
Controlo dos ângulos mortos (versão seguinte) fixo. A função de controlo dos ângulos mortos foi activada Para mais informações sobre o Controlo dos ângulos mortos, consulte a rubrica correspondente

Luzes avisadoras de neutralização

O acendimento de um dos seguintes avisadores confirma a paragem voluntária do sistema correspondente.

Este pode ser acompanhado por um sinal sonoro e pela apresentação de uma mensagem.

Avisador Estado Causa Acções / Observações
Airbag frontal do passageiro fixo no ecrã das luzes avisadoras dos cintos de segurança e do airbag frontal do passageiro. O comando, situado no lado do passageiro do painel de bordo, encontrase accionado para a posição "OFF".

O airbag frontal do passageiro encontrase neutralizado.

Pode instalar uma cadeira de criança "de costas para a estrada", salvo em caso de anomalia de funcionamento dos airbags (luz avisadora de Airbags acesa).

Para activar o airbag do passageiro da frente, accione o comando para a posição "ON". Neste caso não é possível inslatar a cadeira para crianças "de costas para a estrada".
Controlo dinâmico de estabilidade (CDS / ASR fixo. A tecla é accionada e a luz avisadora acende-se.

O CDS/ASR está desactivado.

CDS: controlo dinâmico de estabilidade.

ASR: antipatinagem das rodas.

Prima a tecla para activar o CDS/ASR. A respectiva luz avisadora apaga-se.

O sistema CDS/ASR é activado automaticamente aquando do arranque do veículo.

Em caso de desactivação, o sistema reactivase automaticamente a partir dos 50 km/h aproximadamente.

Para mais informações sobre o Programa de estabilidade electrónica (ESC) e, noemadamente, sobre o CDS/ASR, consulte a rubrica correspondente.

Avisadores de alerta

Com o motor em funcionamento ou veículo em movimento, o acendimento de um dos avisadores seguintes indica o aparecimento de uma anomalia que necessita da intervenção do condutor.

Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo de um diagnóstico complementar através da mensagem associada.

Em caso de problema, não hesite em consultar a rede PEUGEOT ou uma oficina qualificada.

Avisador Estado Causa Acções / Observações
STOP fixo, associado a um outro avisador de alerta, acompanhado por um sinal sonoro e uma mensagem. O acendimento do avisador está associado a um grave problema de funcionamento do motor, do sistema de travagem, da direcção assistida, etc. ou a uma anomalia eléctrica principal. A paragem do veículo é imperativa assim que as condições de segurança o permitirem.

Estacione, desligue a ignição e entre em contacto com a rede PEUGEOT ou com uma oficina qualificada.

Service aceso temporariamente São apresentadas anomalias menores, sem um avisador específico. Identifique a anomalia através da mensagem apresentada no ecrã.

Algumas anomalias poderão ser resolvidas por si, como uma porta aberta ou um princípio de saturação do filtro de partículas (quando as condições de circulação o permitirem, recupere o filtro circulando a uma velocidade de pelo menos 60 km/h, até o avisador se apagar).

Para as outras anomalias, como a avaria do sistema de detecção de pressão baixa dos pneus, consulte a rede PEUGEOT ou uma oficina qualificada.

fixo. São apresentadas anomalias maiores, sem avisador específico. Identifique a anomalia através da mensagem apresentada e consulte imperativamente a rede PEUGEOT ou uma oficina qualificada
fixo, associado à luz a piscar e posteromente fixa da chave de manutenção. O prazo de revisão foi ultrapassado Apenas com as versões Diesel BlueHDi.

A revisão do seu veículo deve ser efectuada logo que possível.

Travão de estacionamento eléctrico ntermitente. O travão de estacionamento eléctrico não se engrena automaticamente.

O engrenamento/desengrenamento apresenta um defeito.

É imperativa a paragem nas melhores condições de segurança.

Estacione numa zona plana (na horizontal), engrene uma velocidade (num veículo com caixa automática, coloque a alavanca na posição P), desligue a ignição e consulte a rede PEUGEOT ou uma oficina qualificada.

Anomalia do travão de estacionamento eléctrico fixo. O travão de estacionamento eléctrico apresenta um defeito Consulte rapidamente a rede PEUGEOT ou uma oficina qualificada.

Para mais informações sobre o Travão de estacionamento eléctrico, consulte a rubrica correspondente

Desactivação das funções automáticas do travão de estacionamento eléctrico fixo. As funções "engrenamento automático" (aquando do corte do motor) e "desengrenamento automático" estão desactivadas ou avariadas.

Em caso de avaria, o acendimento deste avisador é acompanhado por uma mensagem de alerta.

Consulte a rede PEUGEOT ou uma oficina qualificada se o travão deixar de ser engrenado/desengrenado automaticamente.

O travão pode ser desengrenado manualmente.

Para obter mais informações sobre o Travão de estacionamento eléctrico e nomeadamente a reactivação das funções automáticas, consulte a rubrica correspondente.

Travagem fixo. A descida do nível de líquido de travão no circuito de travagem é significativa. A paragem é obrigatória nas melhores condições de segurança.

Reponha o nível com um líquido referenciado PEUGEOT.

Se o problema persistir, solicite a verificação do circuito numa oficina qualificada ou pela rede PEUGEOT.

fixo, associado ao avisador ABS. O repartidor electrónico de travagem (REF) encontra-se avariado. A paragem é obrigatória nas melhores condições de segurança.

Solicite verificação pela rede PEUGEOT ou por uma oficina qualificada

Antibloqueio das rodas (ABS) fixo. O sistema de antibloqueio das rodas encontra-se avariado O veículo conserva uma travagem clássica.

Circule com cuidado a uma velocidade moderada e consulte rapidamente a rede PEUGEOT ou uma oficina qualificada.

Controlo dinâmico de estabilidade (CDS/ASR) intermitente. A regulação do CDS/ASR activa-se. O sistema optimiza a motricidade e permite melhorar a estabilidade direccional do veículo, em caso de perda de aderência ou de trajetória
fixo. O sistema CDS/ASR encontra-se avariado. Solicite a verificação do sistema pela rede PEUGEOT ou por uma oficina qualificada
Sistema de autodiagnóstico do motor intermitente. O sistema do controlo motor encontra-se avari Risco de destruição do catalisador.

Solicite a verificação pela rede PEUGEOT ou por uma oficina qualificada

fixo. O sistema de antipoluição encontrase avariado. O avisador deve apagar-se aquando do arranque do motor.

Se não se apagar, consulte rapidamente a rede PEUGEOT ou uma oficina qualificada.

Travagem automática em caso de risco de colisão (FARC) intermitente. O sistema FARC activa-se. O sistema trava rapidamente para reduzir a velocidade de colisão frontal com o veículo que precede.
fixo, acompanhado de uma mensagem e de um alerta sonor O sistema FARC não funciona Solicite a verificação pela rede PEUGEOT ou por uma oficina qualificada.
fixo O sistema FARC está neutralizado (desactivação através do menu).
Nível mínimo de combustível fixo com a agulha na zona vermelha. Aquando do primeiro acendimento, restam-lhe menos de 6 litros de combustível no depó Reponha, imperativamente, o nível de combustível para evitar a avaria.

Este avisador acende-se novamente cada vez que ligar a ignição, enquanto não for efectuado um complemento suficiente de combustível.

Capacidade do depósito: cerca de 53 litros ou 45 litros (consoante a versão) Nunca conduza até que o combustível termine totalmente, uma vez que isso pode danificar os sistemas de antipoluição e injecção

Não colocação / remoção de cintos de segurança fixo ou intermitente, acompanhado por um sinal sonoro. Um cinto de segurança não foi colocado ou foi retirado. Puxe o cinto e, em seguida, introduza a lingueta no fecho do cinto de segurança.
Airbags Iluminado temporariamente Acende-se alguns segundos e apaga-se quando a ignição é ligada. Deve apagar-se aquando do arranque do motor.

Se não se apagar, consulte a rede PEUGEOT ou uma oficina qualific

fixo. Um dos sistemas de airbags ou dos pré-tensores pirotécnicos dos cintos de segurança encontra-se avariado. Solicite a verificação pela rede PEUGEOT ou por uma oficina qualificada
Carga da bateria* fixo. O circuito de carga da bateria está avariado (terminais sujos ou desapertados, correia do alternador não tensionada ou seccionada...). O avisador deve apagar-se aquando do arranque do motor.

Se não se apagar, consulte a rede PEUGEOT ou uma oficina qualificada.

Pressão do óleo motor fixo. O circuito de lubrificação do motor encontra-se avariado. A paragem é imperativa, nas melhores condições de segurança.

Estacione, desligue a ignição e consulte a rede PEUGEOT ou uma oficina qualificada.

Pressão baixa dos pneus fixo, acompanhado por um sinal sonoro e uma mensagem. A pressão de uma ou mais rodas é insuficiente. Verifique a pressão dos pneus o mais rapidamente possível.

Este controlo deve ser efectuado de preferência a frio.

Deverá reinicializar o sistema após cada ajuste da pressão de um ou vários pneus e após a substituição de uma ou várias rodas.

Para mais informações, sobre a Detecção de pressão baixa dos pneus, consulte a rubrica correspondente.

intermitente e, em seguida, fixo, acompanhado pela luz avisadora Service. A função apresenta um problema de funcionamento: o controlo da pressão dos pneus deixa de ser assegurado. Assim que possível, verifique a pressão dos pneus.

Solicite a verificação do sistema pela rede PEUGEOT ou por uma oficina qualificada.

Pé no travão fixa. O pedal de travão deverá encontrarse pressionado. Com a caixa de velocidades automática, pressione o pedal de travão, com o motor em funcionamento, antes de desengrenar o travão de estacionamento, para desbloquear a alavanca e abandonar a posição P.

Se pretender desactivar o travão de estacionamento sem pressionar o pedal do travão, este avisador permanecerá aceso.

Pé na embraiagem fixo. Em modo STOP do Stop & Start, a passagem para o modo START é recusada uma vez que o pedal da embraiagem não se encontra totalmente pressionado. Se o seu veículo estiver equipado com uma caixa manual, é necessário desembraiar completamente para permitir a passagem para o modo START do mot



Avisador no ecrã do quadro de bordo Estado Causa Acções / Obsrvações
Porta(s) aberta(s) fixo e associado a uma mensagem que localiza a abertura, se a velocidade for inferior a 10 km/h. Uma porta ou a mala permanece aberta. Feche a porta em questão.
fixo e associado a uma mensagem que localiza a abertura e completado por um sinal sonoro se a velocidade for superior a 10 km/h.
AdBlue (Diesel BlueHDi) fixo desde o momento em que a ignição é ligada, acompanhado por um sinal sonoro e por uma mensagem que indica a autonomia de deslocação. A autonomia de deslocação está compreendida entre 600 e 2400 km. Proceda rapidamente a uma reposição do nível de AdBlue ou dirija-se à rede PEUGEOT ou a uma oficina qualificada.
intermitente, associado ao avisador SERVICE, acompanhado por um sinal sonoro e por uma mensagem que indica a autonomia de deslocação. A autonomia de deslocação está compreendida entre 0 km e 600 km Proceda imperativamente a uma reposição do nível de AdBlue para evitar avarias ou dirija-se à rede PEUGEOT ou a uma oficina qualificad
intermitente, associado ao avisador SERVICE, acompanhado por um sinal sonoro e por uma mensagem que indica a interdição do arranque. O reservatório de AdBlue está vazio: o dispositivo antiarranque regulamentar impede o arranque do motor. Para poder efectuar o novo arranque do motor, deverá efectuar imperativamente uma reposição do nível de AdBlue ou contactar a rede PEUGEOT ou a uma oficina qualificada.

É imperativo inserir uma quantidade mínima de 3,8 litros de AdBlue no reservatório do líquido.

Sistema antipoluição SCR (Diesel BlueHDi) fixo a partir do momento em que a ignição é ligada, associado aos avisadores SERVICE e sistema de autodiagnóstico do motor, acompanhado por um sinal sonoro e uma mensagem. Foi detectado um problema de funcionamento do sistema antipoluição SCR Este alerta desaparece assim que o nível de emissão dos gases de escape voltar a estar em conformidade.
intermitente a partir do momento em que a ignição é ligada, associado aos avisadores SERVICE e sistema de autodiagnóstico do motor, acompanhado por um sinal sonoro e uma mensagem que indica a autonomia de deslocação Após confirmação do problema de funcionamento do sistema antipoluição, poderá percorrer até 1 100 km antes do accionamento do dispositivo de antiarranque do motor Dirija-se, assim que possível, à rede PEUGEOT ou a uma oficina qualificada para evitar avarias.
intermitente a partir do momento em que a ignição é ligada, associado aos avisadores SERVICE e sistema de autodiagnóstico do motor, acompanhado por um sinal sonoro e uma mensagem. Ultrapassou o limite de deslocação autorizado após confirmação do problema de funcionamento do sistema antipoluição: o dispositivo antiarranque impede o novo arranque do motor. Para poder efectuar o novo arranque do motor, deverá imperativamente contactar a rede PEUGEOT ou uma oficina qualificada
