Painel de fusíveis do lado do condutor

O nome e a capacidade dos fusíveis/ relés são indicados na etiqueta colocada na parte interior da tampa do painel de fusíveis/relés.

Informações

Nem todas as descrições dos painéis de fusíveis deste manual poderão ser aplicáveis ao seu veículo. As descrições são as correctas no momento da impressão. Ao inspeccionar um painel de fusíveis do seu veículo, consulte a respectiva etiqueta.

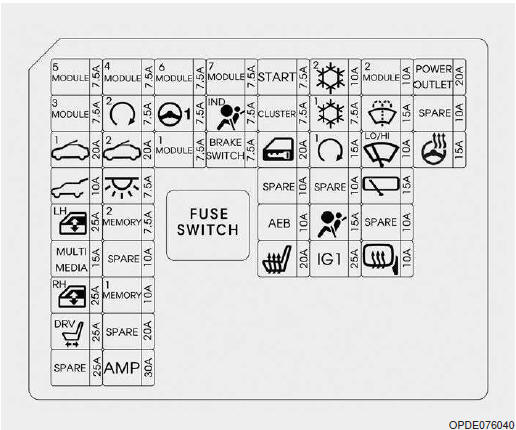

Painel de fusíveis do lado do condutor

Painel de fusíveis do lado do condutor

Fusível No. Nome do Fusível Símbolo Capacidade do fusível Circuito protegido
F1 MODULE 5 7,5A Interruptor do elemento de absorção da força de impacto, espelho electrocrómico, módulo E-Call MTS, unidade principal de áudio, A/V & navegação, módulo de controlo A/C, indicador da mudança T/A, interruptor da consola DIR, conversor CC-CC, farol ESQ/DIR, unidade da entrada ativa de ar, módulo do dispositivo de nivelamento automático dos faróis, módulo de controlo de aquecimento dos bancos dianteiros, módulo de controlo de ventilação dos bancos dianteiros, módulo IMS do condutor
F2 MODULE 3 7,5A Módulo da porta do condutor/passageiro, BCM, interruptor do módulo Sport
F3 SUNROOF 1 20A Teto de abrir panorâmico
F4 TAILGATE 10A Relé da porta da mala
F5 POWER WINDOW LH 25A Relé dos vidros elétricos ESQ, módulo de segurança dos vidros do condutor/passageiro, interruptor dos vidros elétricos traseiros ESQ, módulo de segurança dos vidros elétricos traseiros ESQ
F6 MULTIMEDIA 15A Unidade principal de áudio, A/V & navegação, conversor CC-CC
F7 POWER WINDOW RH 25A Relé dos vidros elétricos DIR, módulo de segurança dos vidros do condutor/passageiro, interruptor dos vidros elétricos traseiros DIR, módulo de segurança dos vidros elétricos traseiros DIR
F8 POWER SEAT DRIVER 25A Interruptor manual do banco do condutor, módulo IMS do condutor
F10 MODULE 4 7,5A Módulo do auxílio de manutenção na faixa, sinal sonoro do auxílio ao estacionamento à retaguarda, interruptor da luz de travagem, radar ESQ/DIR de deteção do ângulo morto, BCM, interruptor do travão elétrico de estacionamento, módulo da travagem autónoma de emergência
F11 SMART KEY 2 7,5A Módulo de controlo da chave inteligente, módulo do imobilizador
F12 SUNROOF 2 20A Teto de abrir panorâmico
F13 INTERIOR LAMP 7,5A Carregador sem fios, luz do espelho de conveniência ESQ/DIR, luz do habitáculo, luz da consola frontal, luz individual ESQ/DIR, sensor de chuva, ILU. da chave de ignição & interruptor de aviso da porta, luz do porta luvas, luz da bagageira
F14 MEMORY 2 7,5A Módulo MTS E-Call
F16 MEMORY 1 10A Módulo da porta do condutor/passageiro, módulo IMS do condutor, BCM, módulo de controlo do A/C, painel de instrumentos, luz automática & foto sensor, caixa de relés ICM, (relé de abertura/rebatimento dos retrovisores exteriores)
F19 MODULE 6 7,5A Módulo de controlo da chave inteligente, BCM
F20 MDPS 7,5A Unidade MDPS
F21 MODULE 1 7,5A Interruptor das luzes de emergência, interruptor de fecho centralizado das portas, unidade de entrada ativa de ar, módulo da porta do condutor/passageiro, espelho retrovisor elétrico do condutor/passageiro, manípulo exterior da chave inteligente do condutor/passageiro, conector de dados de ligação
F22 MODULE 7 7,5A Módulo de controlo de aquecimento dos bancos dianteiros, módulo de controlo de ventilação dos bancos dianteiros, aquecimento dos bicos do esguicho do parabrisas
F23 AIRBAG INDICATOR 7,5A Painel de instrumentos, interruptor do fecho centralizado das portas
F24 BRAKE SWITCH 7,5A Módulo de controlo da chave inteligente, interruptor da luz de travagem
F25 START 7,5A Sem chave inteligente: Caixa de relés ICM (relé do alarme antirroubo), Com chave inteligente: Interruptor de alcance da caixa de velocidades, módulo de controlo da chave inteligente, ECM/PCM, bloco de junção do compartimento do motor (RELÉ 4)
F26 CLUSTER 7,5A Painel de instrumentos
F27 DOOR LOCK 20A Relé de bloqueio/desbloqueio das portas, caixa de relés ICM (relé de desbloqueio de inversão de marcha)
F29 AEB 10A Módulo da travagem autónoma de emergência
F30 SEAT HEATER FRONT 20A Módulo de controlo de aquecimento dos bancos dianteiros, módulo de controlo de ventilação dos bancos dianteiros
F31 AIR CONDITIONER 2 10A Módulo de controlo A/C, ECM/PCM, resistência do ventilador, motor do ventilador, bloco de junção E/R (RELÉ 10)
F32 AIR CONDITIONER 1   7,5A Módulo de controlo A/C, ionizador do painel, bloco de junção E/R (RELÉ 1/10/11/13)
F33 SMART KEY 1   15A Módulo de controlo da chave inteligente, módulo do imobilizador
F35 AIRBAG   15A Módulo de controlo SRS
F36 IGNITION 1   25A Bloco PCB (F45/F46/F47/F48)
F37 MODULE 2   10A Carregador sem fios, módulo E-Call MTS, módulo de controlo da chave inteligente, BCM, unidade principal de áudio, A/V e navegação, conversor CC-CC, interruptor dos espelhos retrovisores elétricos, bloco de junção do compartimento do motor (RELÉ 14)
F38 WASHER   15A Interruptor multifunções
F39 WIPER   10A ECM/PCM, BCM
F40 REAR WIPER   15A Relé da escova do óculo traseiro, motor da escova do óculo traseiro
F42 MIRROR HEATED   10A Retrovisor lateral elétrico do condutor/passageiro, módulo de controlo A/C, ECM/PCM
F43 POWER OUTLET   20A Tomada de alimentação traseira #2
F45 HEATED STEERING   15A BCM
